蒸脫烘干機及蒸脫烘干冷卻回收裝置
1.簡介
蒸脫烘干冷卻回收裝置是全密閉連續化運行智能化控制植物提取線的關鍵設備之一，除了將提取后的渣中殘留有機溶劑蒸脫回收外，還同時將蒸脫后渣中仍殘留的水分烘干。
蒸脫烘干冷卻回收裝置的核心設備是蒸脫烘干機。
2.工作流程及原理
提取渣進入蒸脫機后，提取渣被加熱和直接汽脫溶，揮發出的溶劑氣體進入冷凝器冷卻回收，提取渣直接進入烘干層脫水。
蒸脫烘干機連續化運行，通過自動料門控制蒸脫、烘干的時間和脫溶、脫水的效果。
3.效率指標
蒸脫烘干后，提取渣殘留有機溶劑含量≤500ppm，含水率≤12%。
4.設備構成
蒸脫烘干機
密封進料器
冷凝器
受液罐
輸液泵
沙克龍
蒸汽分包
過熱器包
蒸汽流量計及調節閥
在線液位計
變頻器
觀察和清洗手孔

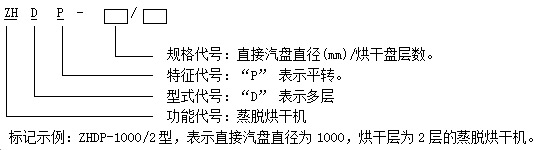

5.蒸脫烘干機型號代號
6.蒸脫烘干機型號規格及圖片

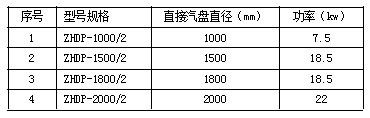

型號規格一覽表
7.典型工程實例：

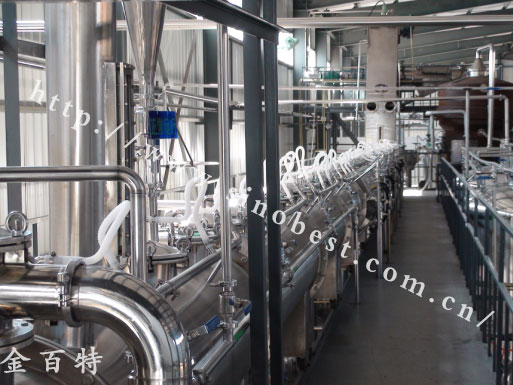

600kg/h除蟲菊提取生產線----實例照片
